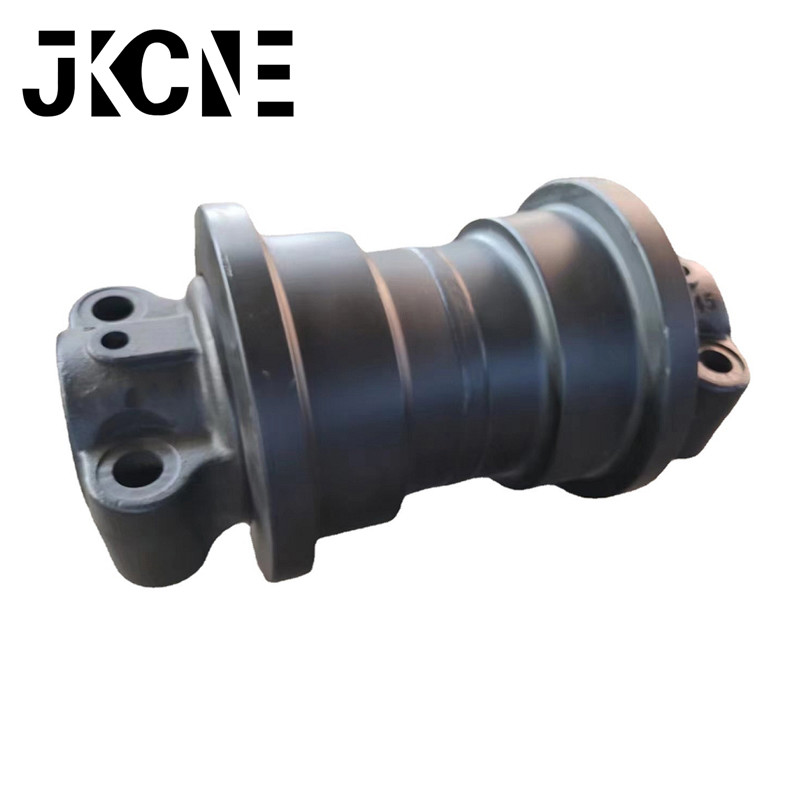

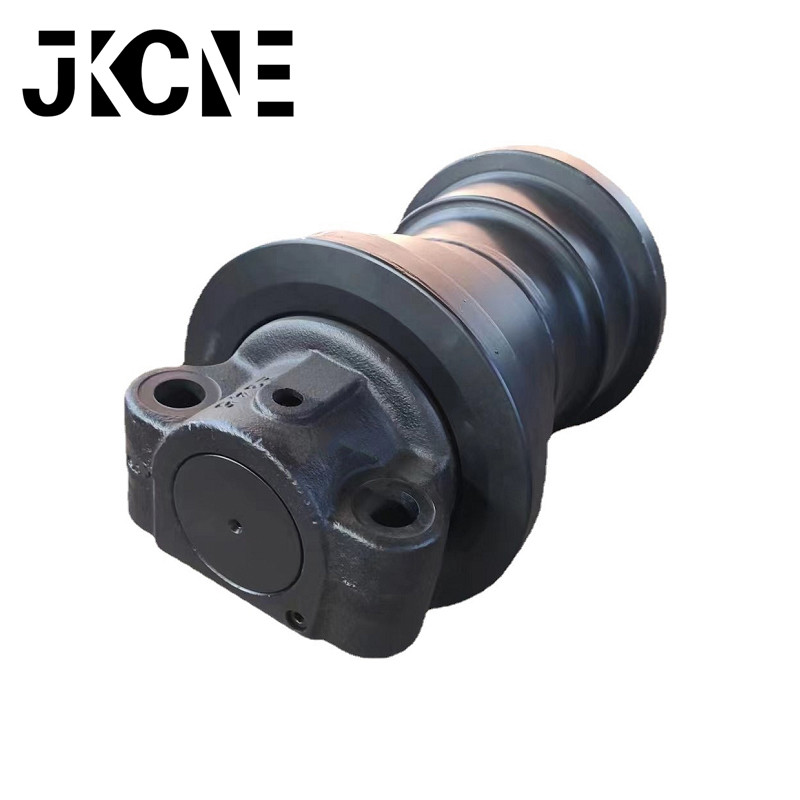

Baggerspur-Unterwalze, Doppelspur-D20-Rollenlaufwerk
Die Arten von Stützrädern, die bei der Kombinationskette und der Integral- oder Gummikette verwendet werden, sind unterschiedlich: Die Stützräder der Kombinationskette rollen auf der Führungsschiene, während die Stützräder der Integral- oder Gummikette auf dem Kettenschuh rollen.
Es gibt zwei Arten von Stützrädern für kombinierte Raupenketten, wie in Abbildung 1 dargestellt. Das eine ist ein Einzelflansch und das andere ein Doppelflansch.Ersteres ist einfach herzustellen;Der wird es häufiger verwendet, und letzteres wird weniger häufig verwendet.Der Zweck eines Flansches besteht darin, zu verhindern, dass sich das Gleis relativ dazu seitlich bewegt, um ein Entgleisen bei Kurvenfrten zu verhindern.Die Höhe des Flansches beträgt üblicherweise 10-20 Millimeter.Um die Reibung zwischen der Seite des Radflansches und der Seite der Führungsschiene zu verringern, wird die Seite des Radflansches oft in eine schiefe Ebene mit einem Neigungswinkel von α= 20°~30° geformt
